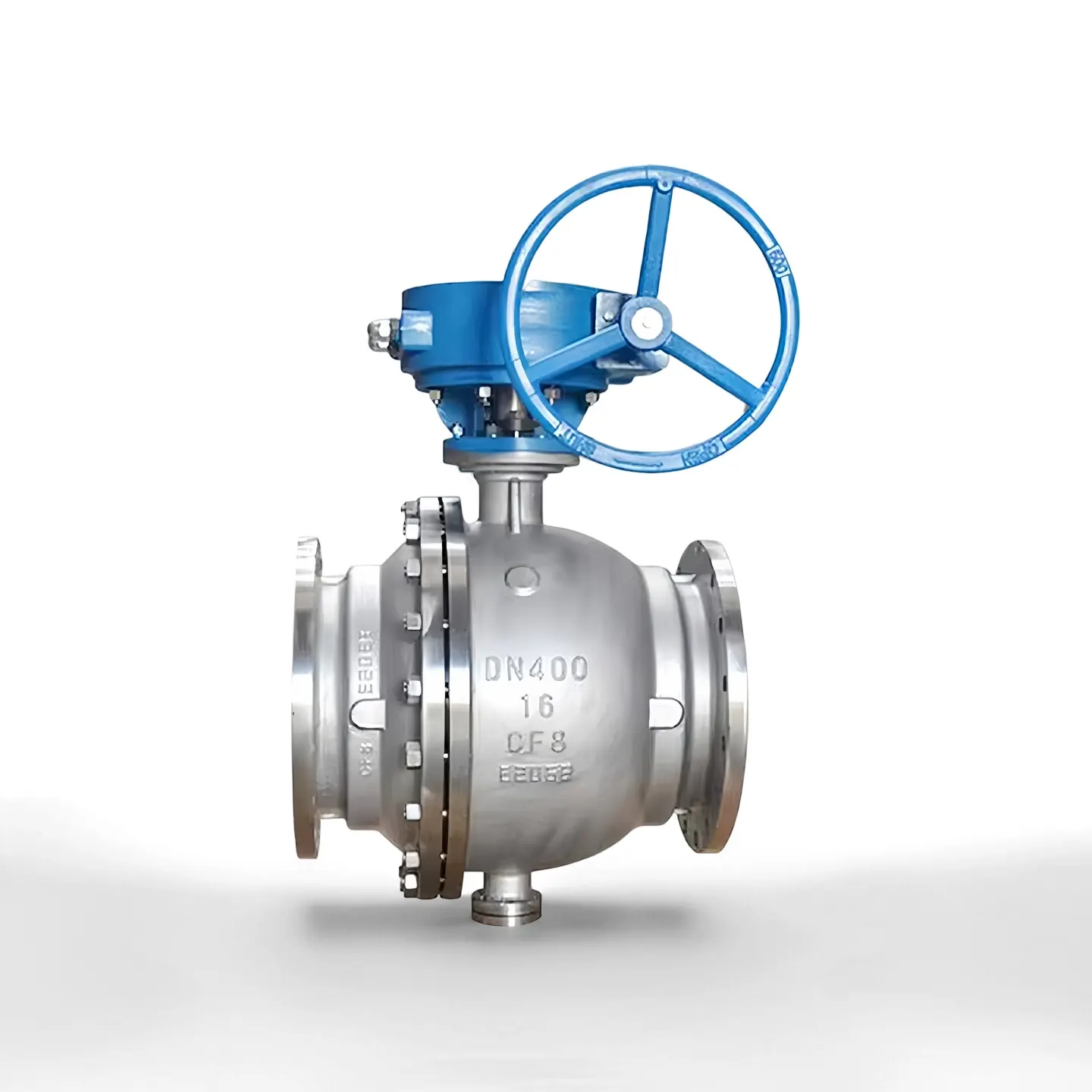

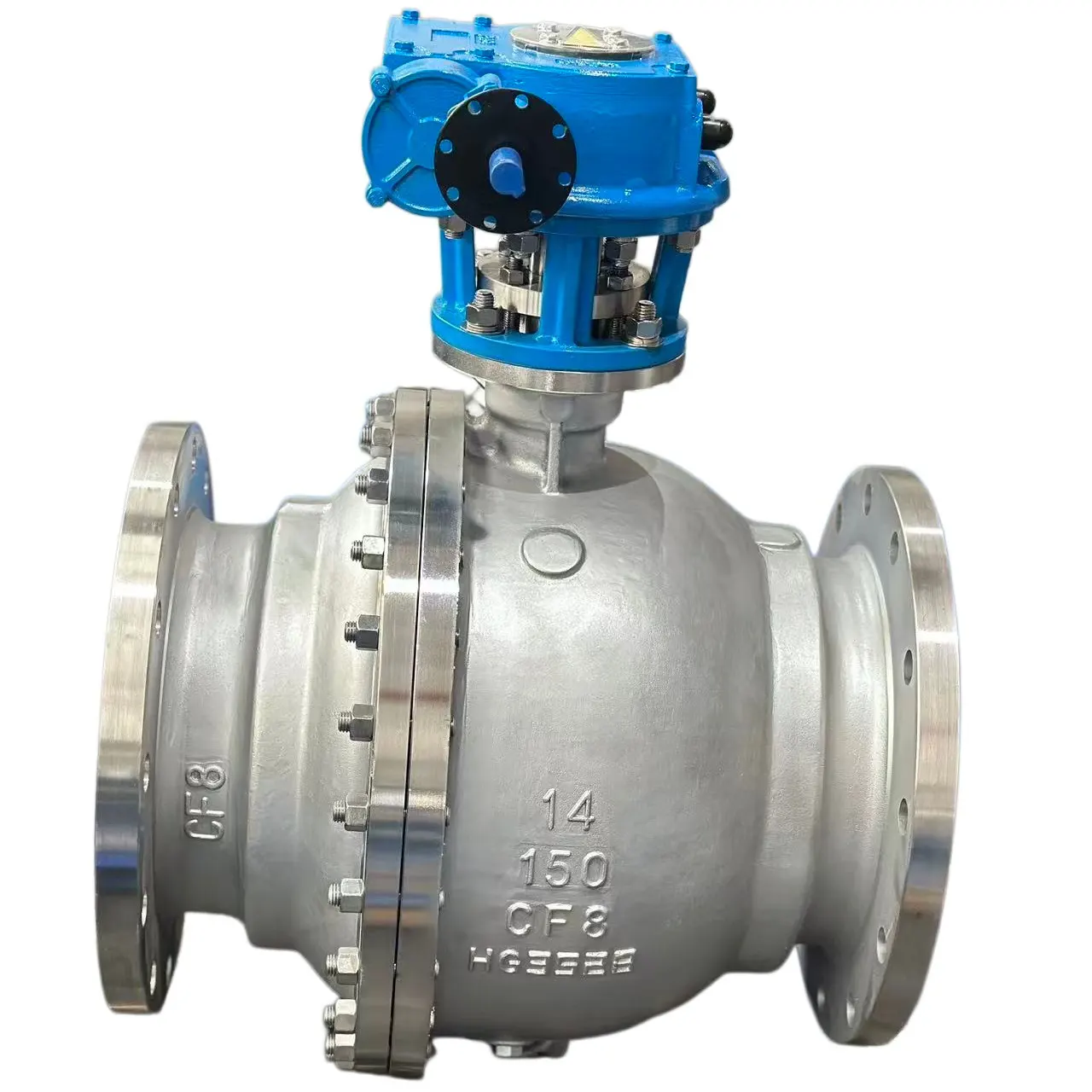

Altzairu herdoilgaitzezko bola-balbula finkoa

Produktuaren Ezaugarriak

- Trunnion muntatutako bola finkoaren egitura, zulamen handiko eta presio handiko lan baldintzetarako egokia.

- Balbula forjatua material trinkoarekin, erresistentzia mekaniko handikoa eta korrosioaren aurkako errendimendu ona.

- Portu osoko diseinua, fluxuaren erresistentzia txikia, fluxu ahalmen handia, hodiak garbitzeko erosoa.

- Udaberrian kargatutako eserleku flotatzaileak norabide biko itxiera estua eta isurketa-tasa baxua du.

- Leherketaren aurkako zurtoinaren diseinua, API 607 ​​araua betetzen duen suteen aurkako egituran eraikia.

- Norbere arintzeko eserlekua barrunbearen gehiegizko presiorako, funtzionamenduaren segurtasuna hobetzeko.

- Eragiketa-momentu baxua, maiz ireki eta ixteko zikloak onartzen ditu epe luzerako zerbitzu egonkorra lortzeko.

Funtsezko Atributuak

Produktuen Egitura

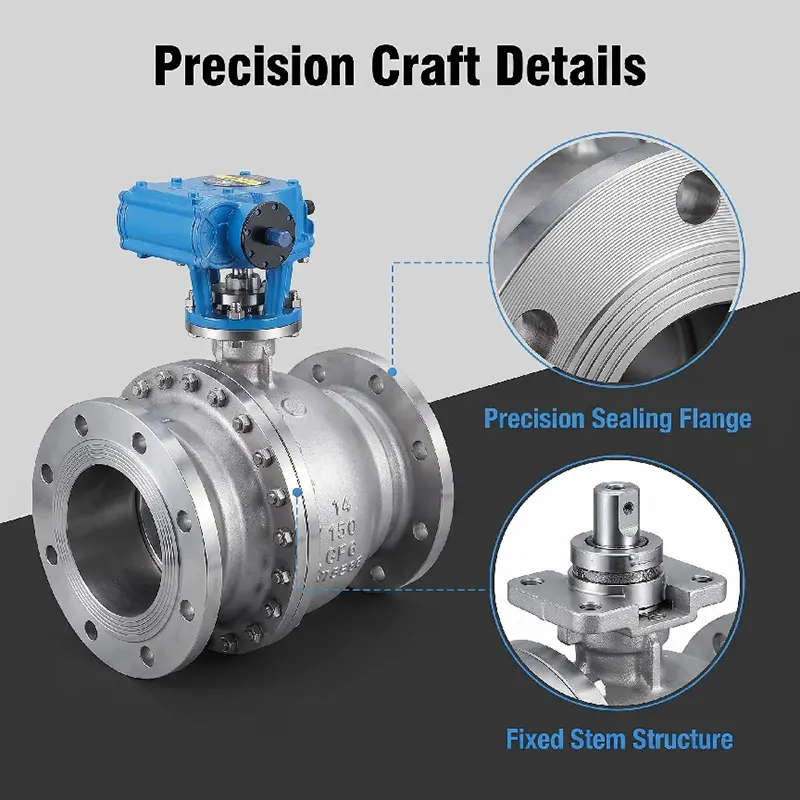

Hau altzairu herdoilgaitzezko bola balbula finkoa da. Baloia goiko eta beheko trunion ardatzek eusten dute, eserlekuaren indarraz flotatu beharrean. Osagai nagusiak balbula-gorputza forjatua, boneta, bola finkoa, goiko eta beheko trunnion ardatzak, malguki-aurrekargatutako eserleku flotagarriak, zurtoinaren kontrako zurtoina, brida-konexio-muturrak eta ISO 5211 goiko muntaketa-kustuna dira eragingailuetarako. Bloke bikoitza eta odoljario funtzioa eska daiteke. Brida aurpegiaren aukerak: RF, RTJ.

- Balbula gorputza / Bonnet: forjatutako altzairu herdoilgaitza A182 F304 / A182 F316L

- Bola: altzairu herdoilgaitz forjatua, kromo gogorra edo estelitea

- Zurtoina: A182 F316 altzairu herdoilgaitza

- Eserlekuaren zigilua: PTFE / RPTFE zigilu bigunerako; Stellite 6 aleazio gogorra metal zigilatzeko

- Junta eta O eraztuna: FKM, PTFE, tenperatura desberdinetarako egokituta

- Torlojuak: B8 / B8M altzairu herdoilgaitzezko torlojuak

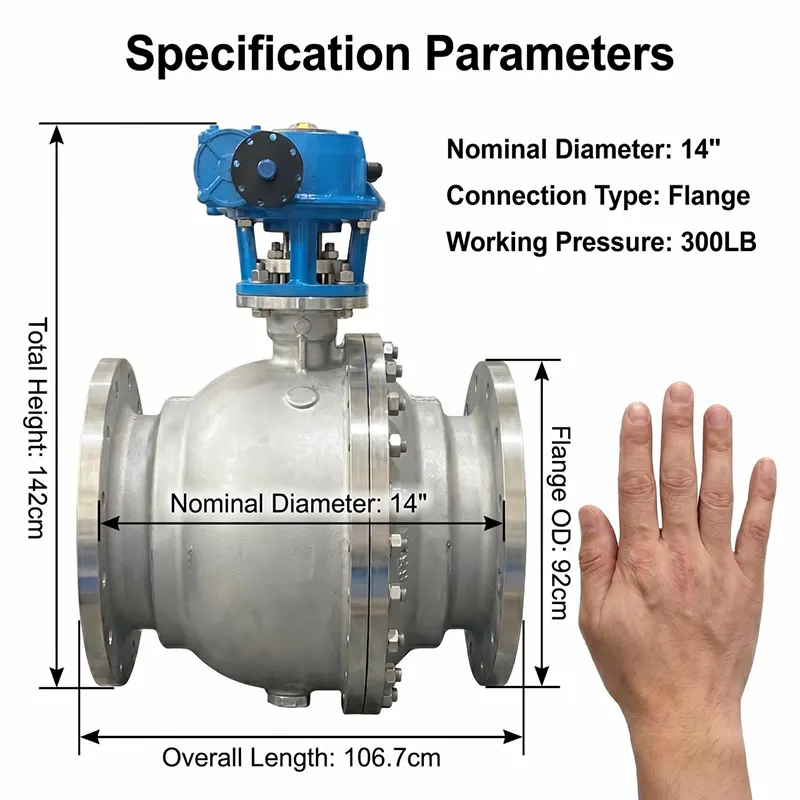

Presioa eta tenperatura tartea

-Presio Klasea: PN16-PN100, Class150-Class2500

- Lan-tenperatura:

• Zigilu biguneko bertsioa: -29 ℃ ~ + 200 ℃

• Metalezko zigilu gogorraren bertsioa: -29 ℃ ~ + 425 ℃

-Test estandarra: API 598, shell proba 1,5 aldiz presioa nominala; eserlekuaren proba 1,1 aldiz presioa nominala

-Tamaina sorta: DN50-DN600 (NPS2"-NPS24")

Eragiketa Motak

-Eskuliburua: harra-engranajearen operadorea, momentu handietarako

-Pneumatikoa: efektu bakarreko / efektu bikoitzeko eragingailu pneumatikoa, muga-etengailuarekin eta solenoide balbularekin

-Elektrikoa: Eragingailu elektrikoa piztu eta itzali edo modulatzailea urrutiko kontrola automatikorako

-Ekintza hidrauliko/elektrohidraulikoa eskaera berezian eskuragarri

Eragingailu guztiek ISO 5211 muntatzeko plataforma egokitzen dute.

Aplikazioak

Oso erabilia pizteko eta isolatzeko zerbitzuetarako, likido, gas eta ertain korrosiboetarako. Batez ere petrolio eta gas distantzia luzeko hodietan, planta petrokimikoan, prozesamendu kimikoan, energia-sorkuntzan, ur-tratamenduan, GNL eta beste industria-proiektu astunetan erabiltzen da.

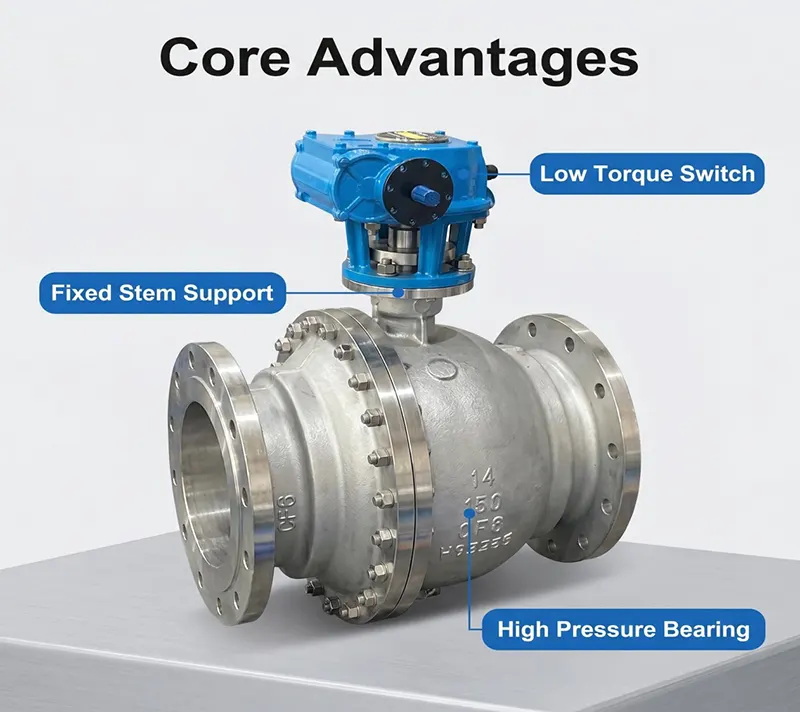

Zergatik aukeratu gure altzairu herdoilgaitzezko bola-balbula finkoa?

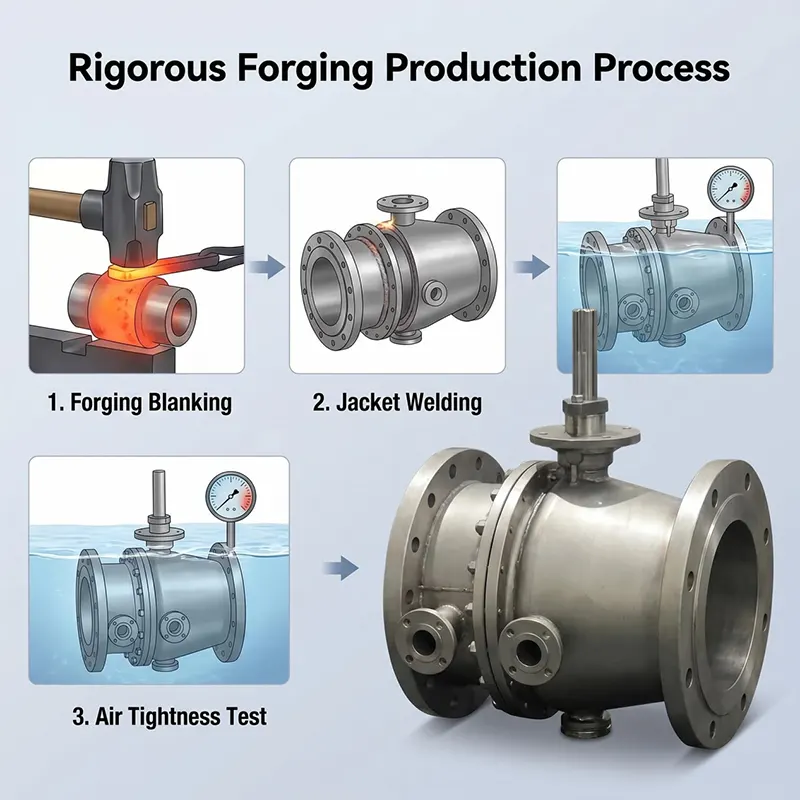

1. Hartu forjatze prozesu osoa, barneko material trinkoa porositate-akatsik galdatu gabe, presio handiko hoditeria egokitu.

2. Trunnion bola finkoaren diseinuak asko murrizten du funtzionamendu-momentua tamaina handiko presio handiko lan-egoeretarako.

3. Sarrerako materialaren ikuskapen zorrotza, balbula bakoitzak erabateko proba hidrostatikoa eta gas-eserlekuaren ihesa gainditzen du entregatu aurretik.

4. Onartu zigilu biguna eta metal gogor zigilu bi bertsioak tenperatura eta eskakizun ertaineko desberdinekin bat egiteko.

5. Laguntza tekniko osoa, marrazkien berrikuspena eta salmenta osteko orientazioa eskaintzen dugu zure proiekturako.

Erosketa Gida

Mesedez, eman beheko informazioa kontsulta bidaltzean:

1. Tamaina nominala eta presio klasea

2. Lan ertaina, benetako lan tenperatura

3. Zigilu mota: zigilu biguna edo metalezko zigilu gogorra

4. Eragiketa mota (harra / pneumatiko / elektrikoa, etab.)

5. Brida estandarra eta brida aurpegi mota (RF / RTJ)

6. Baldintza berezia: suaren aurkako segurtasuna, DBB funtzioa, korrosioaren aurkako tratamendua, etab.

Gure ingeniariak proposamen egokia eskainiko dizu zure lan egoeraren arabera.

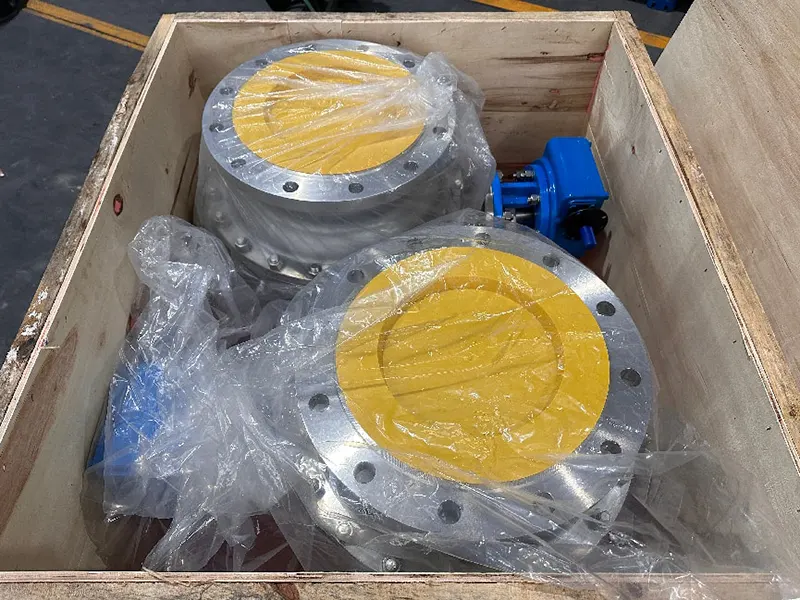

Paketatzea eta bidalketa

Balbula bakoitza garbitu eta babestuko da paketatu aurretik. Balbulen atakak plastikozko tapoiekin itxita daude barrunbea garbi mantentzeko. Balbulak itsas garraiatzeko egokiak diren egur kontratxapatu sendoko kaxatan biltzen dira. EXW, FOB, CIF, DAP eta beste merkataritza-baldintzak onartzen ditugu. Salgaiak izendatutako itsas portu edo biltegira eraman daitezke.

OEM eta ODM

OEM eta ODM eskaerak onartzen ditugu. Gorputzeko materiala, zigilu materiala, brida estandarra, luzapen-zurtoin berezia, pintura berezia eta logotipoaren marka pertsonaliza ditzakegu bezeroaren marrazkiaren edo eskakizun teknikoaren arabera. MOQ malgua proiektuen eskaeretarako.

Ikuskapena eta probak

Balbula bakoitzak sorta osoko ikuskapena egiten du bidali aurretik API 598 estandarraren arabera.

- Sarrerako lehengaien ikuskapena: materialaren konposizio kimikoa eta propietate mekanikoen egiaztapena, materialaren trazabilitatearen erregistroa.

- Maskorraren proba hidrostatikoa: balbula gorputzerako eta bonorako presioa 1,5 aldiz handiagoa.

- Eserlekuaren ihesaren proba: 1,1 aldiz presioa, ura edo nitrogeno ertaina.

- Ikusizko ikuskapena, dimentsioen egiaztapena, pintura eta gainazaleko akabera ikuskatzea.

- SGS, BV bezalako hirugarren institutuek egindako lekuko proba onargarria da bezeroak eskatuta.

- Dokumentu multzo osoa, MTC materialaren probaren ziurtagiria, hidro-probaren txostena eta adostasun-ziurtagiria barne.

Instalazio eta Mantentze-gida

- Garbitu hoditeria ondo instalatu aurretik, soldadura-zepa, harea eta hondakinak garbitzeko, zigilatzeko aurpegia kaltetu saihesteko.

- Muntatu balbula fluxuaren noranzko egokian, estutu brida-torlojuak gurutzatu eta uniformeki.

- Ez eduki balbula erdi irekian egonik denbora luzez biltegiratzeko edo lan egiteko egoeran.

- Funtzionamendu arrunterako, aldiro exekutatu ibilbide osoa irekitzeko ixteko zikloa zigilua itsatsi ez dadin.

- Egiaztatu brida-juntura, zurtoin-ontzia kanpoko isuririk dagoen tokiko ohiko ikuskapenean.

- Ordeztu gastatutako zigilu zatiak aurreikusitako itzalaldian; erabili bat datorren zigilu-materiala zure lanerako.

- Eragingailuarekin hornituta badago, egiaztatu eragingailuaren momentua, muga-etengailuaren egoera aldizka.

Salmenta osteko Zerbitzua

-Berme epea: 12 hilabeteko bermea, bidalketa-egunetik zenbatzen hasita, fabrikazio-akatsen aurka.

- Laguntza teknikoa eskaintzen dugu marrazkien berrikuspena, parametroen berrespena eta funtzionamendu-gidak barne.

-Gure ingeniaritza taldeak kontsulta teknikoei erantzuten die 24 lanegunetan.

- Ordezko piezak (eserlekuak, juntak, zurtoin-paketatzea) eskuragarri daude berriro eskatzeko.

-Eskala handiko proiektuen eskaerak egiteko tokiko kontsulta teknikoa antolatu daiteke.

Oharra: bermeak EZ ditu estaltzen instalazio okerrak, funtzionamendu okerrak edo egoera ertain desegokiak eragindako kalteak.

Lotutako Gomendatutako Produktuak

-Bola balbula flotagarria (2 pieza / 3 pieza altzairu herdoilgaitzezko bola balbula)

-WCB karbono altzairu finkoa trunnion bola balbula

-Jaka isolatuta dagoen bola balbula finkoa biskositate handiko ertainerako

-Esfera-balbula pneumatiko/elektriko aktuazio-multzo osoarekin

-Metalezko zigilu gogorreko bola balbula finkoa tenperatura altuko zerbitzurako

Gure Fabrikaren indarra

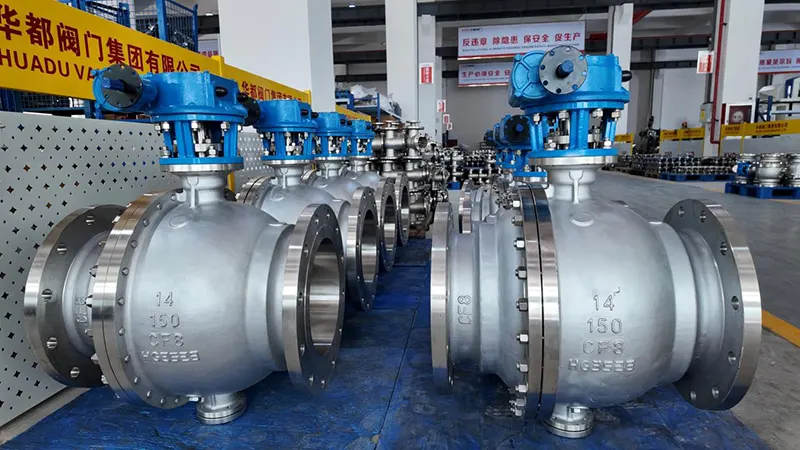

Huadu Valve Group Wenzhou Txinan dago, balbula industrialaren diseinuan, forjatzean, mekanizatuan eta muntaian espezializatua. Ekoizpen-lerro osoak ditugu forja tailerra, CNC mekanizazio tailerra, muntaketa tailerra eta proba laborategi independentea barne. Ekoizpen prozesu kritiko guztiak etxean amaitzen dira, ez dira guztiz azpikontratatuta. Esperientzia aberatsa dugu atzerriko petrolio-gas, petrokimiko eta ur hornidura proiektuen eskaeretarako. Gure produktuak Asiako hego-ekialdera, Ekialde Hurbilera, Europara eta beste eskualdeetara esportatzen dira.

Kontsultarako deitu

Mesedez, bidal iezaguzu zure lan baldintza zehatzak tamaina, presioa, ertaina, tenperatura, eragiketa mota eta eskakizun bereziak barne. Gure talde teknikoak aurrekontu formala ebaluatu eta prestatuko dizu laster. Ongi etorri lagin eskaera eta proiektu handien lankidetza.
